电压乘法器

它实际上是一种改进的电容滤波电路(整流电路)，产生直流输出电压这是交流峰值输入的两倍或两倍以上。在本节中，我们可以研究全波倍压器，半波倍压器，电压三倍，最后四倍。

半波电压倍增器

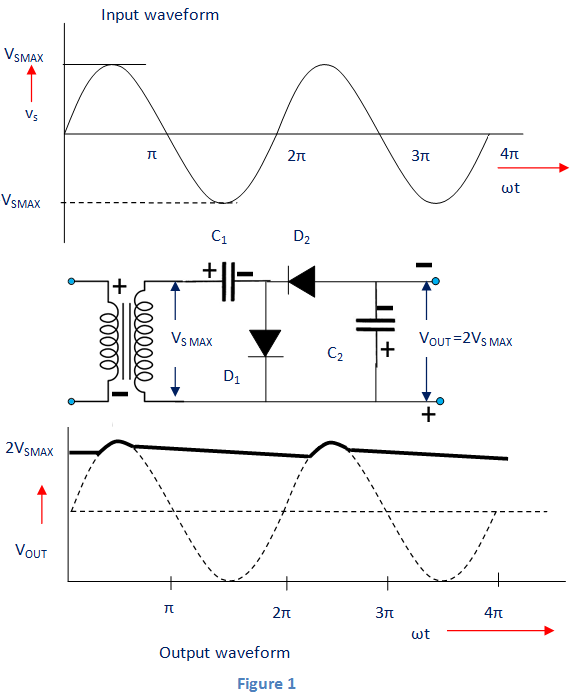

输入波形、电路图和输出波形如图1所示。这里，整个正半周期，正向偏置D₁二极管进行和二极管D₂将在禁止状态。在这段时间里，电容器(C₁）收费V._Smax(峰2^o电压)。在整个负半周期中，正向偏D₂二极管导通和D₁二极管将处于关闭状态。本题选C。₂将开始充电。

在下一个正半周期中，D₂处于反向偏置状态(开路)。本题选C。₂电容器通过负载被放电，因此电压通过这个电容下降。

但当没有负载时电容器，则两个电容器都处于带电状态。这是C₁被指控v_Smax和C₂充电到2V_Smax。在整个负半周期循环c₂再次充电(2V_Smax)。在接下来的半周期中，通过电容C得到通过电容滤波器滤波的半波₂。这里，纹波频率与信号频率相同。由该电路可以得到3kV数量级的直流输出电压。

全波电压倍压器

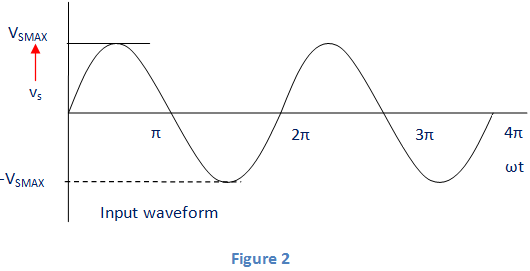

输入波形全波倍压器如下所示。

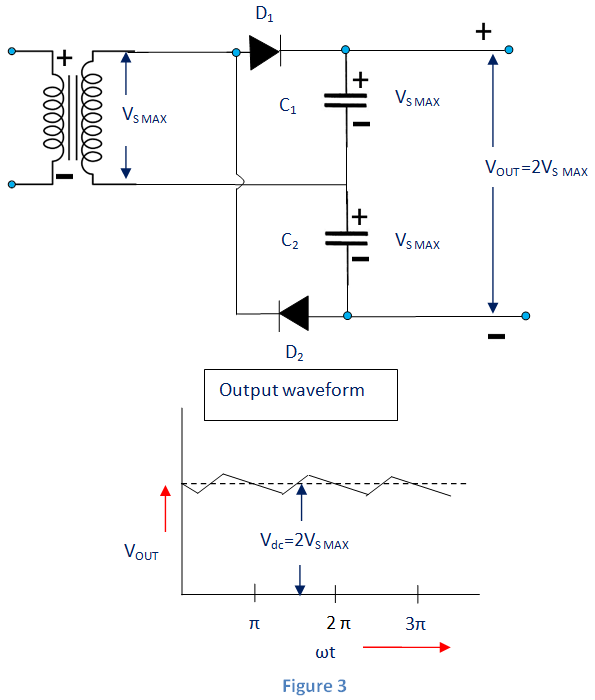

电路图和输出波形如图3所示。在这里;全部通过输入电压的正循环，二极管D₁将处于正向偏置条件和电容器C.₁将收取v_Smax(峰值电压)。此时，D₂将处于反向偏置状态。通过输入的负循环电压,维₂二极管将处于正向偏置状态，电容C₂被指控。如果负载没有跨输出端子连接，则两个电容的总电压作为输出电压。如果一些负载在输出端连接，那么输出电压。

我们可以看到，半波和全波电压倍增器都将得到2V_{年代马克斯}作为输出。它不需要任何中心抽头变压器。二极管的峰值反电压将等于2V_{年代马克斯}。与半波倍压器相比，全波倍压器可以简单滤波高频纹波，输出纹波频率等于供电频率的两倍。但全波倍压器的问题是;在输入和输出之间，没有共同点。

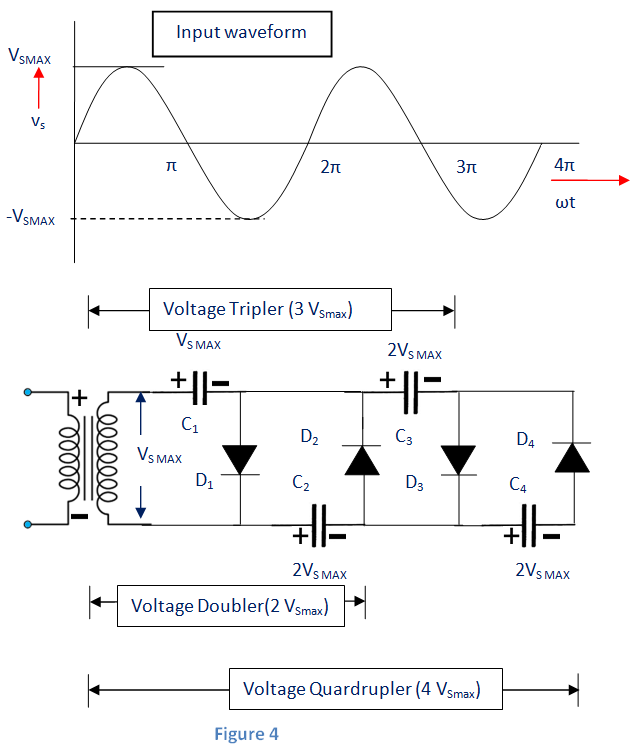

电压三倍和四倍夹

采用扩展的方法半波电压倍增器电路，任何电压倍增器(三倍，四倍等)可以创建。当两个电容器漏电和负载都很小，我们可以通过这些包括几个部分来增加直流电压的电路来实现非常高的直流电压。

在这里;通过第一正负半周期与半波电压倍压器相同。在下一个正半周期中，D₁和D_3.进行和C_3.费用2 v_Smax。在接下来的半循环中，D₂和D₄进行和C₄费用2 v_Smax。当更多二极管然后再加上电容器，每一个电容器会被充电到2V_Smax。在输出;V的奇数倍_Smax如果从顶部衡量，能达到吗变压器2^o和V的偶数倍_Smax是否可以达到，如果从倒数2^o变压器的绕组。

电压倍增器的应用

• 阴极射线管。
• 阴极射线管用于示波器，电视接收器，计算机显示器。
• x射线系统
• 激光
• 离子泵
• 复印机万博实力品牌
• 静电系统
• 光电倍增管
• 行波管(行波管)
• 以及其他一些涉及低电流和高电压应用的设备。
